医用红外热像仪 Infrared Imaging System
●
红外热像仪的特征
·对人体无害，孕妇和幼儿也可以拍摄
·因为是非侵入性的方法，所以毫无疼痛
·对疼痛的客观评价手段
·可获悉人体生理学上、血流上变化
·应用在治疗前后疗效评估上
·假病判断上有帮助
●

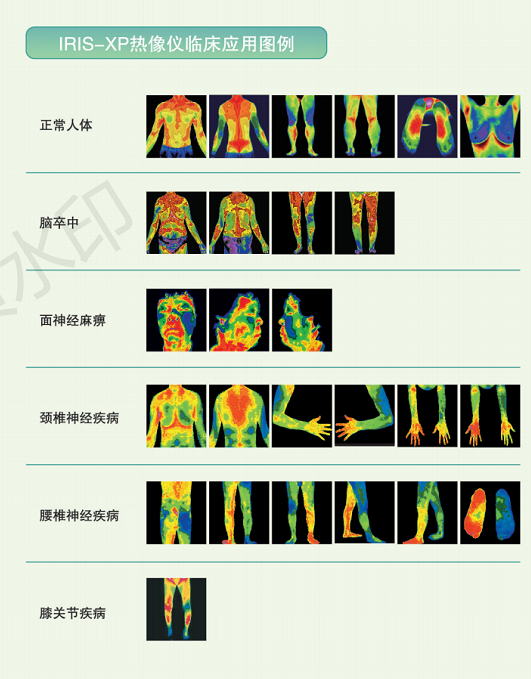

IRIS-XP热像仪的临床应用
1.全身健康检查
皮肤是人体体温调节中枢，中枢系统的下丘脑调节，正常人的情况下，始终维持左右对称。根据肌肉部位、关节部位、身体叠加的部位、脂肪多的部位等身体部位，出现正常的高温及低温部位分布模式。如果左右温度差超过标准值以上时，将成为判断人体功能出现异常的重要指标。
2.疼痛、神经系统疾病诊断
提供客观以及定量化的依据，协助辨别疼痛病症的急性慢性疾病的诊断：神经系统疾病（各种神经痛）、肌肉骨骼疾病、炎症性疾病、血管疾病。
神经系统：神经性疼痛、脊椎疾病、脊神经损伤、术前术后评估、自主神经损伤、末稍神经损伤、反身性交感神经营养不良、脑卒中
骨骼肌肉系统：肌筋膜疼痛症候群、扭伤挫伤、关节炎早期诊疗
3.心血管和血循环疾病辅助检查
心血管系统：深部静脉疾病、血栓、布卡氏综合症、雷诺氏综合症等
4.炎症性疾病辅助检查
皮肤病：烧伤、湿疹、过敏性皮肤炎、皮肤移植术后疗效评估与适应性观察
耳鼻喉科/泌尿科/口腔科：鼻炎、阳痿、颚关节病、下颚骨炎症疾病
5.乳腺疾病的辅助检查

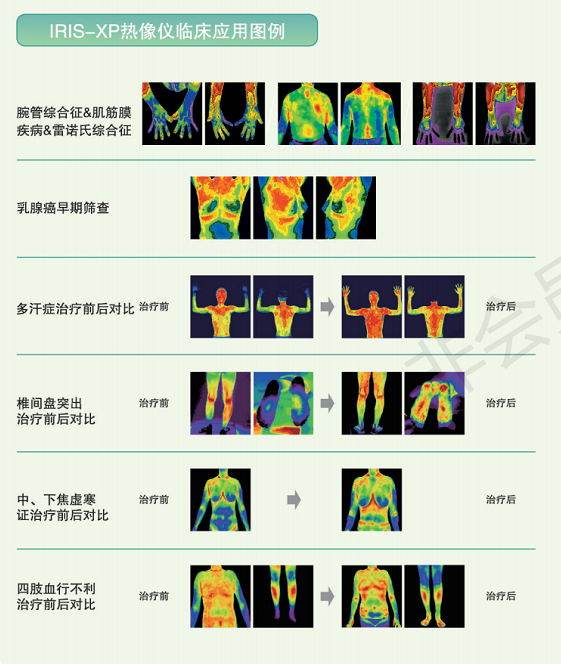

6.治疗和康复的过程监测与效果评估
在中西医药物治疗、手术治疗、康复治疗前后，用红外热像对生理功能恢复、血液循环恢复进行评估。
7.中医诊断
直观、清晰展示出病人寒热变化与气血循环状态，结合病人主诉与成熟的中医诊断方法，可帮助做出准确的判断。用于查看体质、提示处方的用药方向、决定治疗顺序、症状的客观化、说明连续治疗的必要性和有效性等。
●IRIS-XP热像仪应用科室
·疼痛医学科
诊疗：非手术脊柱、关节炎、神经痛、肌肉痛、带状疱疹、头痛、四肢发凉、复杂性痛综合征、运动损伤
治疗：神经阻滞术、神经修复、射频、IMS、TPI、阻滞、物理治疗
·神经外科（骨科）
诊疗：手术治疗和非手术治疗相结合、脊柱疾病、关节病、肌肉痛、扭伤、骨折
治疗：脊柱手术
·康复科
诊疗：非手术治疗、肌肉疼痛、中风、扭伤、脊髓病
治疗：处理TPI、IMS、阻滞、物理治疗、康复
·风湿科
诊疗：类风湿关节炎、痛风、强直性脊柱炎
治疗：药物治疗、TPI
·中医科（院）
查看体质、提示处方的用药方向、决定治疗顺序、症状的客观化、说明连续治疗的必
要性和有效性
·健康管理中心(体检中心门诊）
全身或部位健康检查：炎症性疾病、交感神经异常、骨关节炎症、神经系统疾病、肌
肉/骨骼疾病、血管疾病的筛查、健康干预效果评估
●IRIS-XP红外热像仪特点
1.高等级非制冷型焦平面探测器
电子制冷方式，成像迅速；自动调焦功能，使获得图像便捷。
2.先进机身设计
滚轮自锁设计便于设备安全移动，摄像头旋转和俯拍功能使变换角度扫查很容易。
3.多色度显示
7种颜色模式供选择，最高256位色度显示，画面精细，适用诊断需要。
4.多功能图像处理
集成多种图像处理工具，准确显示、分析图像，自动显示异常部位温度值。
5.用户信息数据库
实用独创的资料管理库，实时图像存储。
6.临床解读向导功能&自动解读系统
医生们解读热像时可以有效使用。
7.PACS&EMR互联系统
可与PACS互联，用网络传输检查报告。

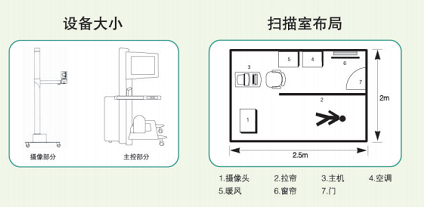

●IRIS-XP的组成及各部分功能
·外线摄像机：接受从人体释放的红外线，将其转换
成数字信号并传输给电脑。
·显示器：显示人体体表温度分布影像。
·摄像机支架：设置支撑红外线摄像机。
·主机：有内置电源，供给电脑、显示器、打印机。
·打印机：电脑上生成的影像用纸打印出来。
●技术参数
1、 温度分辨率：0.01℃；
2、 温度测量范围：0-50℃
3、 温度测量重复性：0.03℃
4、 帧速度：30Hz/9Hz;
5、 自动、手动调焦功能；
6、 图像分辨率：640(H)X600(V);
7、 探测器种类：微辐射热探测器；
8、 波长：7-14microns;
9、 影像输出：RS-170(NTSC,PAL)/IEEE-1394(Fireware);
10、焦距：40cm-无限远；
11、视场角：水平视场≥37.5°垂直视场≥50°
12、摄像头自动校准功能；
13、自动旋转：旋转45°角（360°运动）;
14、颜色种类：8/16/16(scheme)、32/64/256,灰色等多种色彩可选；
15、图像处理功能：缩放、隔离、颜色转换、扩大、移动、画面调整等功能；
16、实时图像存储；
17、具有实际温度检测功能，不受外界温度影响，即可检测实际温度；
18、颜色分布调节、重点区域、双显重点区域、医生的意见记录、颜色隔离、特殊事项、疼痛明细表、图像捕捉功能等；
19、多个病种拍摄姿势模块；
20、病例图谱：配备典型病例图谱、数量大于280例；
21、自动分析功能；
22、图像网络体系：PACS,支持多台计算机；
23、操作环境：MS windows;
24、电脑配置：19.5"LCDmonitor
